Новая антенна
Настало время строительства новой антенны.
Мои слопера на 24 и 18 МГц себя изжили, поэтому замахиваюсь на 4х18 и 5х24 по мотивам Оптибимовской  ob9-2warc. Схема и конструктив оригинала здесь:  http://www.qrz.ru/schemes/detail/24697.html


Трагические события начала года и наш последний гололед 2-3 декабря 2010 года заставили задуматься о конструктивном исполнении и материалах используемых при антенностроительстве. Понимаю, что от серьезного гололеда не защитят ни использование дорогущих суперматериалов, ни даже такие экзотические способы как прокачка сквозь элементы антифриза и монтаж в элементах нагревателей, предлагаемые на некоторых форумах.
В теплотехнике для избежания серьезных разрушений котлов при авариях применяются взрывные клапана. В электротехнике используются плавкие предохранители, защищающие от фатальных последствий. В механике используют срезаемые шпильки и тому подобные защиты. Почему бы не использовать принцип предварительно подготовленного слабого места в антенностроительстве. Ведь дешевле заменить один предварительно ослабленный узел, чем героически востанавливать всю антенну. Иметь заранее заготовленные заменяемые участки и все... С учетом того, что практически все поворотные любительские антенны монтируются на подъемниках особого труда замена не составит.
Анализ фотографий падших и сломанных антенн позволяет предположить, что наиболее опасным местом является средняя часть элемента в месте крепления к буму (речь не идет о квадратах). При поломке элемента нагрузка на бум уменьшается и остается не критической. Т.е.  если предусмотреть в центральной части элемента слабое место, можно оптимизировать потери в случае аварии. Используя в центральной части элементов трубки одного диаметра и имея их запас, быть готовым к погодным катаклизмам.
Как один из вариантов эскиз представленный ниже.


При нагрузке на трубу элемента срежется алюминиевая заклепка и половинка элемента провернется на стальной заклепке повиснув вниз. Расчет диаметра заклепки в зависимости от усилия не составляет труда.
Все это теория, а на практике...
При строительстве антенны 4х18+5х24 используются следующие материалы: для элементов труба D 20, D 16, D 12 мм, для бума D 55 центральная часть, D 50 для крайних частей.


Соединение трубок элементов производится обкаткой наружной трубки в 30, 80 и 120 мм от ее конца и фиксируется тремя заклепками. Обкатка выполняется переделаным труборезом, в котором режущий элемент заменен на ролик.


Крепление к буму элементов представляет из себя алюминиевую пластину толщиной 8 мм размерами 80х200 мм для активных элементов - 2шт, 80х160 мм для элементов 18 МГц - 3 шт, 80х120 мм для элементов 24 МГц - 4 шт.


U-шпильки изготовлены из резьбовых шпилек преобретенных в строительном магазине. Длинна заготовки - 120 мм. Использовалась небольшая приспособа - два прутка с просверленными в торце отверстиями и нарезанной резьбой М6 на глубину 40 мм. Накручиваются на концы заготовки на одинаковую глубину. Заготовка огибается вокруг 3/4 водопроводной трубы.


Изоляторы элементов изготовлены из полипропеленовой 32 мм трубы используемой для строительства водопроводов. Внутренний диаметр 21 мм. Нарезаны отрезки по 30 мм (можно "болгаркой"), круглым напильником сделанна проточка под U-хомут, продольный пропил для плотной посадки на трубу.


Крепление площадки к буму произведено с помощью автомобильных хомутов которыми зажимается выхлопная труба. На нем не только U-хомут но и ответная скоба сопрягающая круглую трубу бума с плоской пластиной.

Наступили зимние каникулы 2012 года. Праздновать уже надоело. Прохождения хорошего нет. Экспедиций и DX не наблюдается. Пора заниматься антеннами. Нужно сказать, что за прошедшее время была изготовлена мачта http://rw6a.ucoz.ru/publ/1-1-0-1 . Приобретен, перебран редуктор от запрощика, изготовлен узел крепления редуктора к мачте.

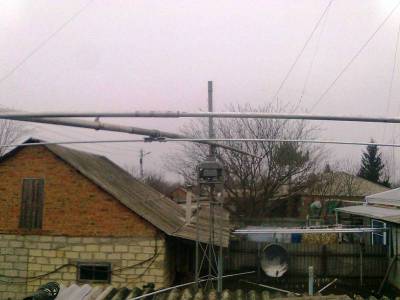

Проведена полная сборка антенны, юстировка и подгонка на земле.


На редукторе смонтирована 60 мм труба длинной 1000 мм, Прямоугольная стальная пластина 200х200 мм толщиной 10 мм является креплением бума к вертикальной трубе. Соединение  U-образными хомутами.


Бум собран из трех 55 мм дюралевых труб от подставной мачты Р404 соединенных заклепками и двух отрезков 50 мм дюралевой трубы. Общая длинна бума 8.2 метра.

Категория: Мои статьи | Добавил: rv6bc (16.01.2011)
Просмотров: 7452 | Комментарии: 2 | Рейтинг: 5.0/23 |
Всего комментариев: 2
2 UA7F
Ну, а продолжение где?
Ответ: У нас холодно!!! Терпение!

1 r6dx
Нормально получается. так держать. У меня тоже движется. Удачи.
