Антенна SAY-3-16 (часть вторая)
Продолжение. Начало здесь: http://rv6bc.ucoz.ru/publ/1-1-0-34

Поле длительного перерыва, связанного с занятостью по работе, продолжились работы по монтажу антенны.
Демонтаж старой антенны, прошел без осложнений.


Подъем собранного бума с помощью блоков и табельной лебедки УНЖИ тоже не составил труда. Справился один.


В поставке имеется десятиметровый отрезок 3-х миллиметрового троса с комплектом зажимов, коушей, натяжников и т.д. для изготовления вертикальной растяжки бума. Докупив еще такой же отрезок троса, разбил оба отрезка изоляторами через полтора метра. Выше траверсы в 70 см с помощью U-хомута закрепил метровый уголок 50-го размера с отверстиями на концах для крепления тросовых натяжников. Получилась поперечная траверса. С помощью её и двух веток тросовых растяжек бум зафиксирован не только от вертикальных колебаний, но и от горизонтальных.  Длинны пар растяжек вперед по направлению излучения - 3,5 метра, назад - 3 метра. Этот КИТ можно заказать у Николая.


Из-за того, что рук всего две, а высота бума над землей = станок + редуктор = 4 метра, крепление элементов к площадкам производилось следующим образом. Элемент, после проверки соответствия его маркировки маркировке площадки, прикреплялся к площадке парой временных капроновых кабельных стяжек.


Затем с помощью штатных изоляторов окончательно закреплялся элемент к площадке. Болты М8 крепления изоляторов к площадкам должны быть установлены таким образом, чтобы головка болта была сверху площадки, гайка с шайбой снизу. Иначе через пару лет соединение будет трудно разобрать.


Необходимо обратить внимание на расположение центра вибраторов отностительно продольной оси бума.  Правильнее будет сначала наживить собирательную линию, и только после этого затягивать крепление изоляторов к площадкам. Болты крепления собирательной линии к элементам разной длинны. Короткие для 10 и 15 метров, длинные для 20 метров. Апофеозом сборки является установка разъема на болты соединяющие 20-ный вибратор и собирательную линию.


В качестве токового балуна использовал свернутый в бухту диаметром 15 см 6 витков питающего кабеля.

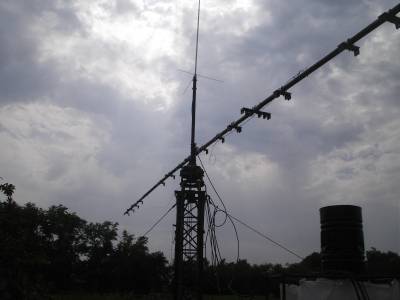

В конце концов получилось так.


Результаты измерений проведенных на высоте 10 метров, прибором А 330. Никаких подстроек не производилось.


Частота, кГц

Сопротивление, Ом

Реактивность, xJ

SWR

14000

50

0

1.15

14150

43

0

1.22

14350

53

0

1.27

21000

65

0

1.19

21200

48

0

1.05

21450

40

0

1.34

28000

56

0

1.20

28500

53

0

1.17

29000

53

0

1.10

29700

37

-30

2.13


Пара советов:
Соблюдайте ТБ.
Держите в кармане запас болтов-гаек-шайб.
Начав операцию, доводите ее до конца, не оставляйте на потом.
Не поленитесь откатится назад, если что-то получилось криво. Потерянное время окупится тем удовольствием которое Вы получите от хорошо и красиво сделанного дела!
Кривая антенна всегда работает криво!

Скорее всего, все сказанное выше по сборке будет относится и к антеннам SAY 3-11, и к SAY 5-9.

Продолжение здесь: http://rv6bc.ucoz.ru/publ/1-1-0-39


Категория: Мои статьи | Добавил: rv6bc (10.07.2010)
Просмотров: 8157 | Комментарии: 1 | Рейтинг: 5.0/30 |
Всего комментариев: 1
0
1 Вадим   [Материал]
Юра, во-первых, спасибо за ответ. Искал ответы на вопрос где-то, а они вот, рядом. Во-вторых (ты уж извини ), но надеюсь, на твою помощь в дальнейшем. Думаю, большое, человеческое, спасибо, за тот обширный материал который ты публикуешь, тебе скажут ещё не раз.
Вадим.
Ответ: Привет, Вадим!
В общих словах - я доволен! Это про антенну.
Я думаю встретимся в Майкопе, поговорим.
Юрий
